0571-88035229

17767180598

全国免费咨询热线
0571-88035229

推荐产品

  • UV紫外线耐候试验箱

  • 双柱电脑拉力试验机JM-140SC

  • 单柱电子拉力试验机JM-101SC

  • 单柱万能材料试验机JM-101PT

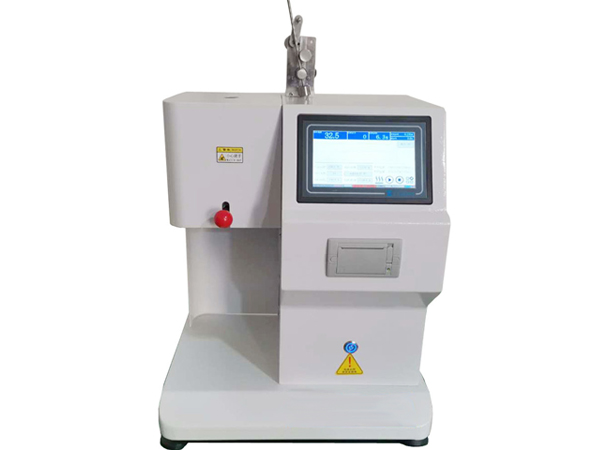

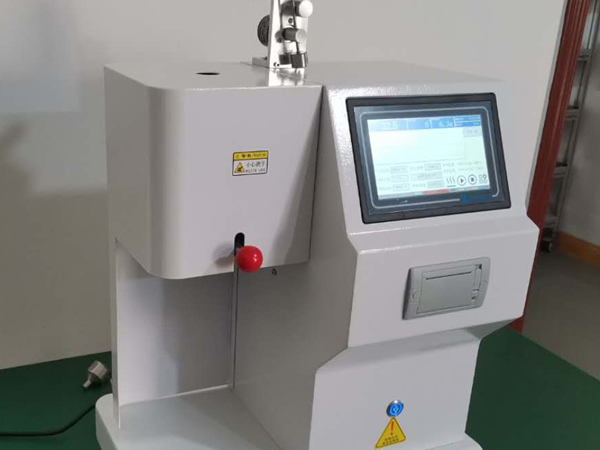

PP熔喷料熔体流动速率仪

产品说明:

型号:【HT-3682VM-7PT】 PP熔喷料熔体流动速率仪具备7寸触摸屏,温控核心采用自主研发的双温度控制系统,采用双加热圈,PT100铂电阻温度传感器,具有升温速率快,温度精度高等特点,4小时温度漂移不超过±0.2℃
详情介绍
规格参数
客户案例
操作视频

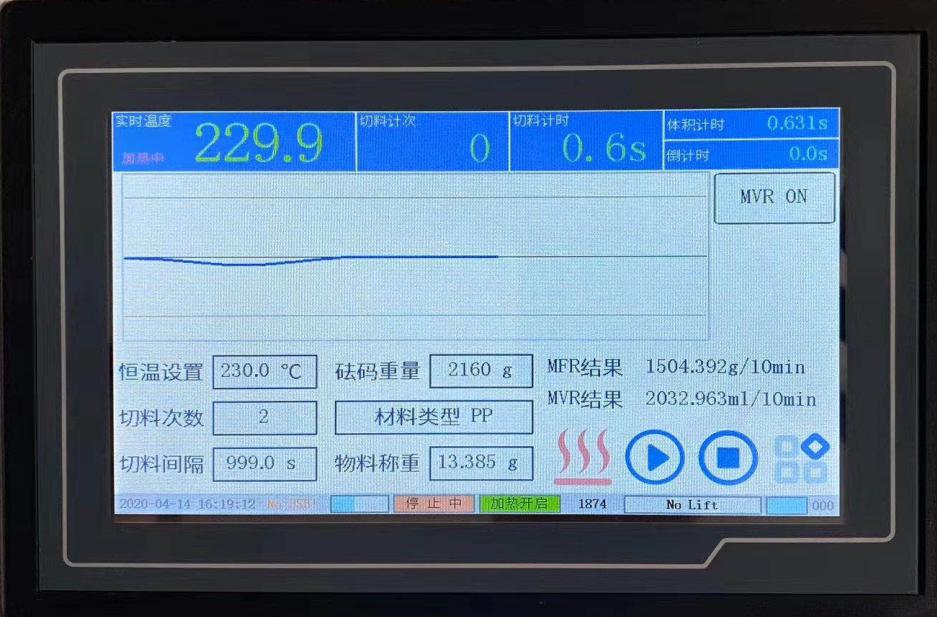

PP熔喷料熔体流动速率仪HT-3682VM-7PT是温控核心采用自主研发的双温度控制系统,采用双加热圈,PT100铂电阻温度传感器,具有升温速率快,温度精度高等特点,4小时温度漂移不超过±0.2℃;位移传感器采用日本欧姆龙高精度光电旋转编码器,精度为0.01mm,可快速监测出料口熔体的位移距离,即可自动显示MVR值,单位为cm³/10 min;亦自动显示MFR值,单位为g/10min。


口罩核心层熔喷布是采用高熔指PP聚丙烯高温熔化喷制成形,具有非常高的的流动速率,采用MFR质量法根本无法测试完成,按GB/T3682方法B标准规范,需要在活塞杆负荷托盘下端安排一个位移传感器,用于监测230℃状态下挤出材料的体积,由在一定时间内活塞的位移距离计算得到,单位为cm³/10 min,本方法即为MVR体积法,然后通过230℃温度下的熔体密度,自动显示出MFR熔指值,单位为g/10 min;为阻止熔体在倒计时流出口模,本方法需要在口模底部安装一个密封性能良好的口模档板。

GB/T3682方法B体积法显著的优势是消除机械切割由于流速快无法有效切割的影响,可同步记录活塞位移的距离和测试时间的特性,同时可达到高精确度,即使是针对极短测量时间的材料,比如:高流速,时间在0.600S左右的PP聚丙烯熔喷布原材料。

HT-3682VM-7PT是温控核心采用自主研发的双温度控制系统,采用双加热圈,PT100铂电阻温度符合GB/T3682-2018标准要求,同时也满ISO1133、ASTM1238,JIS等标准规范;针对PP聚炳烯高熔指开发设计广泛应用于熔喷布源头PP聚炳烯改性塑料生产企业,熔喷布生产企业,熔喷机生产企业,石油化工等行业及相关院校、科研单位和质检部门。


型号介绍:
1、熔喷料熔融指数仪HT-3682VM-BA:4.3寸彩屏按键款,
2、熔喷料熔融指数仪HT-3682VM-5PT:上下结构5寸触摸屏款,质量法与体积法结果同时显示;或者左右结构5寸触摸屏款
3、熔喷料熔融指数仪HT-3682VM-7PT:左右结构,双温监测7寸触摸屏款;质量法与体积法结果同时显示


*按GB/T3682-2018标准规范,以上测试中的MFR值是MVR值与通过230℃温度下的密度所得。


参数说明

温度范围:0℃-400℃

l 双加热圈,双P100温度监测系统( 针对HT-3682VM-7PT )

l 温度显示分辨率:0.1℃

l 温度精度:±0.2 (HT-3682VM-7PT:±0.2

l 温度均匀度:±0.5 (HT-3682VM-7PT:±0.2

l 体积计时分辨率:0.001s     精度:0.01S

l 标准口模/半口模直径:Φ2.095±0.005mm/Φ1.050mm±0.005mm口模长度:8.000±0.025mm/Φ4mm±0.025mm选购半口模)

l 装料筒直径:Φ9.550±0.025mm长度:152± 0.100mm

l 活塞杆头直径:Φ9.475±0.007mm,长度:6.350±0.100mm

l 砝码精度:±0.5%

l 日本欧姆龙光电旋转位移测量传感器

l 位移测量分辨率:0.001mm 精度:0.01mm

l 口模材质:碳化钨

l 试验负荷:2.16kg

l 倒计时:300s

l 熔指温度: 230

l 体积法测量范围:0.1~3000)cm3/10min (位移测量)

l 熔喷料质量法测量范围:(0.1~2300)g/10min(位移测量)

l 非熔喷料质量法测量范围:(0.1~100)g/10min(切割测量)

l 输出方式:微型自动打印输出

l 电源电压:AC220V±10% 50HZ 或AC110 /600HZ; 依使用国别选择不同的电源电压

l 重量:30kg

PP熔喷料熔体流动速率仪标准附件:
主机*1台;打印机*1台;砝码托盘*1件;活塞杆*1件;标准口模*1个;装料斗*1个;装料杆*1根;料筒清理杆*1根,口模清理棒*1个;纱布*2个;打印纸*2个;放料盘*1个;电源线*1条;说明书*1份;合格证*1份;


详细试验过程:

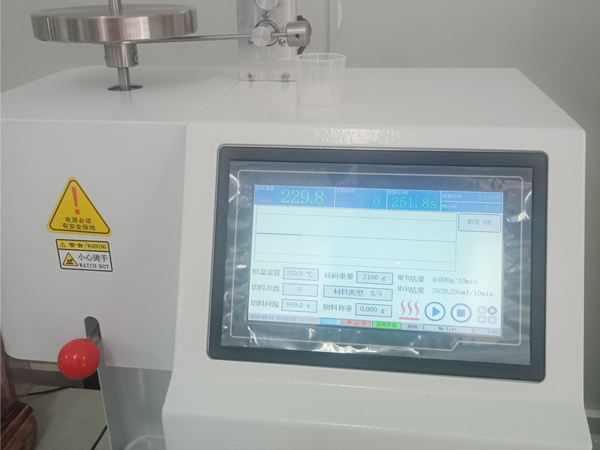

(1)将HT-3682VM熔喷布熔融指数测试仪电源打开,调整好水平,设定温度230℃,将口模档板关闭,再将口模放入装料筒中,点击温控按钮让仪器开始加热恒温230℃
(2)待恒温至230℃后,准备好13~15ml的聚丙烯PP原料,将原料倒入装料筒中并用料杆压实,接着将325g负荷活塞杆插入装料筒中,此时应将位移杆放在砝码托盘下放,但不能接触活塞盘,再将1835g负荷套压在活塞杆上,点击计时,仪器开始倒数300秒。
(3)仪器倒数300秒结束后,会有警报声,然后点击运行,再将口模档板推开,原料会在2160g负荷压力下挤出,当活塞杆碰到编码器后,仪器会自动开始计时,当原料被全部挤出后,计时会自动结束,屏幕上会显示出熔喷布聚丙烯PP原料MFR值,单位为g/10min,到此,测试完成。

(4) 选取屏幕上的打印结果,自动将测试结果打印出来。
注意:按GB/T3682-2018标准规范,以上测试中的MFR值是MVR值与通过230℃温度下的密度所得。

电话:0571-88035229手机:17767180598邮箱:2558114459@qq.com
地址:杭州经济技术开发区世茂江滨商业中心2幢3单元408室
Copyright © 2017 All Rights Reserved 金迈仪器 版权所有



  • 返回顶部
  • 0571-88035229
  • 17767180598
  • 在线咨询
  • 微信二维码
    关注你附近
